故障症状

Lenovo / ThinkPad X1 Carbon Gen 9というパソコンの「充電ができない」とのことでPC Fixsに修理のご相談を頂きました。

診断結果

充電ができない場合、バッテリ故障やUSB C端子の接触不良など原因は様々ですが、

今回はマザーボード上のICチップが原因でした。

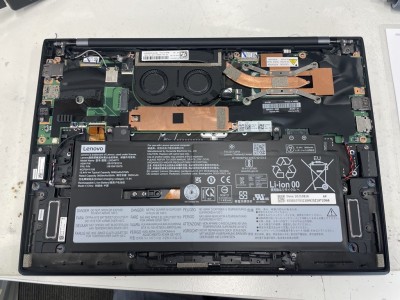

分解し、マザーボード上を確認した所、怪しげなチップを発見しました。

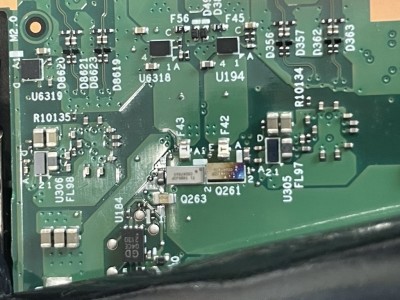

お分かりいただけましたでしょうか…

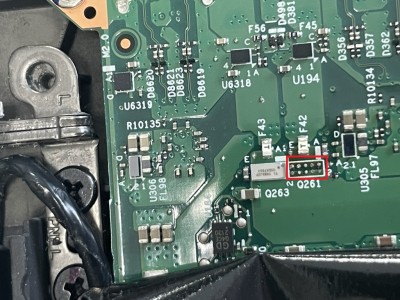

画面中央部のICチップがかんたんに外れてしまいました。はんだ不良が疑われる状況です…

修理内訳

同型のICチップを取り寄せ交換を実施します。

こちらのICチップはICの真下に接点が複数あることから、リボールといった方法でICチップの交換を行います。

米粒ほどのサイズのICに複数接点がある為、少々骨が折れる作業となりましたが、無事実装できました。

修理期間

1週間

修理結果

マザーボード修理後、数日動作テストを行い、症状の改善を確認できました。

同じような症状でお困りの方はお気軽にご相談ください。
