故障症状

ASUS / X512F というパソコンで「液晶側のヒンジが破損してしまい、ディスプレイの開閉ができなくなってしまった」とのことで修理のご相談を頂きました。

診断結果

液晶ヒンジを固定するネジのネジ受けが破損しておりました。

ヒンジ部分からネジ通し、天板側でビス留する方法をご案内させて頂きました。

再発防止策として、ヒンジ部分のトルク調整、グリスアップも行います。

修理内訳

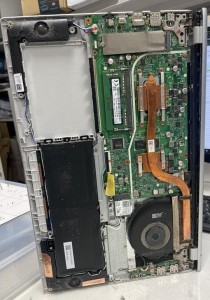

①液晶ユニットを取り出します。

②液晶ヒンジ受け側のネジが付いていた箇所にドリルで穴を開けます。

③ヒンジ側からネジを通し、天板でビス留します。ネジは事前に適切な長さにカット、面取りをします。

④ヒンジのトルク調整、グリスアップを行います。

⑤天板のナットが緩まないよう樹脂による仕上げを行います。

⑥液晶ユニットを戻し、PCを組み立てます。

※記載内容は主な作業工程のみとなり、詳細な作業内容は省略しております。

修理期間

1日

修理結果

液晶ヒンジ補修作業後、ディスプレイが正常に開閉できるようになりました。

同じような症状でお困りの方はお気軽にご相談ください。
