故障症状

今回は、Lenovoノートのお持ち込みです。

使用中に給電されなくなり、バッテリーが切れても充電できなくなってしまった、とのこと。

ACアダプターを交換しても反応がありません、DCジャックや基板充電回路系の故障が疑われます。

基板周りを重点に、まずは診断してみましょう。

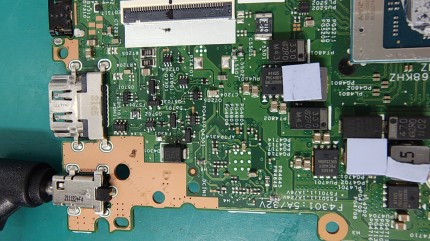

サクッと基板まで分解し、通電状態をテスターで診断します。

どうやらDCジャックから先に通電はしているようです。

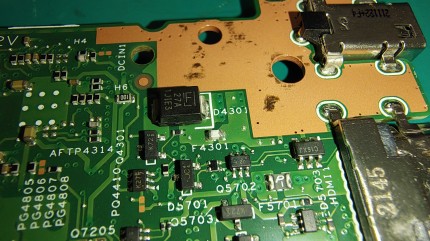

DCジャックからの充電経路を順番にチェックしたところ、写真中央「F4301」のヒューズに異状が見つかりました。

診断結果

基板の診断の結果、DCジャックからの電源回路上のヒューズ故障により、その部分以降の電力が遮断された状態でした。

バッテリーへの給電以前に、基板への入力電源が門前払いされていたわけです。

同型同性能ヒューズへの交換修理のご提案となりました。

修理期間

5-7日間程度(部品取寄せ期間を含む)

修理内訳

ヒューズ交換(基板修理)

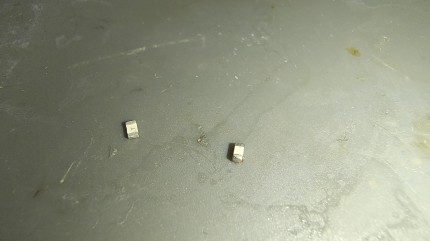

ホットエアーとハンダで取外した故障ヒューズ(右)と、新しい交換用ヒューズ(左)。

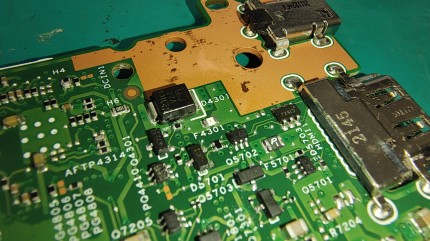

ヒューズ交換後の基板、通電テストを行い、以降の回路に電力が供給されているかチェックします。

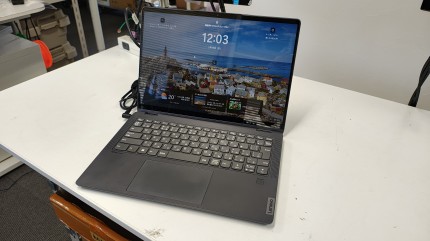

本体に組付け、動作チェックを行い、作業完了です。

修理結果

上記故障以外の異常はありませんでしたので、このまま無事に納品となりました。

今回の「電源が入らない」症状のケースは、基板のヒューズ故障が原因でした。
