故障症状

今回は、MSIゲーミングノートのお持ち込みです。

開閉動作の際に突然フレームが浮き上がるようになってしまった、とのこと。

外観からパームレスト側のヒンジ固定部が完全に破損しているようです、まずは破損状況を診断してみましょう。

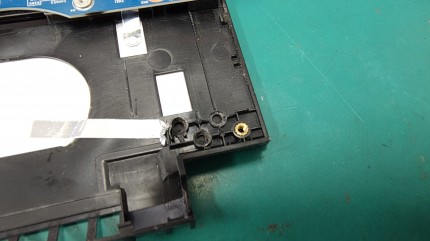

パームレスト右側の基部、1箇所を除いて破断していました。

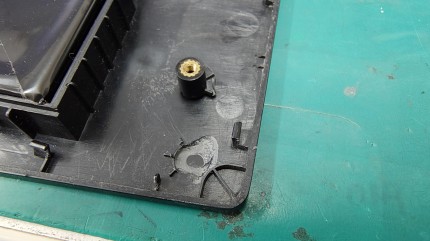

ヒンジではありませんが、底面カバー固定用のネジ受けが根本から剥離していました。

MSIさんの筐体、内部補強フレームが無いためか、破損している個体をよく見かける気がします・・。

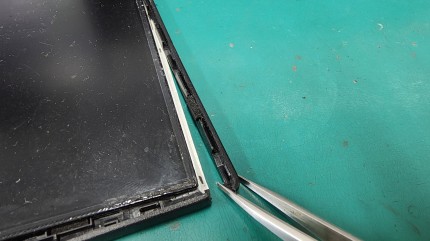

液晶ケース側にも破損がありますが、こちらは修理不要とのこと。

診断結果

ヒンジ周り以外にも、至る所にひび割れや破損、変形がありますので筐体の交換を推奨いたしましたが、

経過年数等からヒンジ補修作業のみご依頼となりました。

修理期間

5日間程度

修理内訳

ヒンジ補修修理

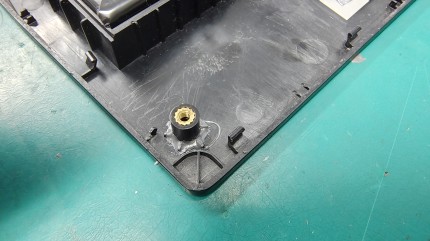

剥離したネジ基部を固定、補強していきます。

スピーカーの固定用も兼ねているのであまり盛れませんが、負荷のかかる部分でないのでこれくらいで・・。

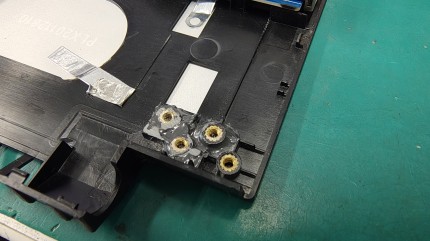

破断した部分の再建と、基部の接着、補強を行っていきます。

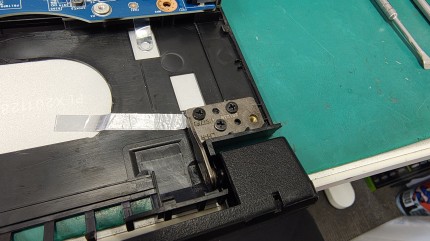

液晶ユニットを仮組みしたところ。

特殊な樹脂により硬化させているため、強度も抜群です。

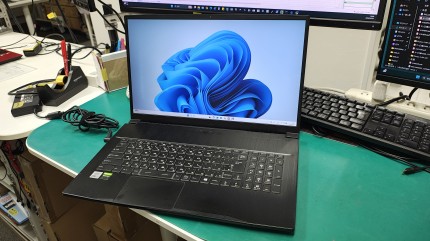

本体に組付け、動作チェックを行い、作業完了です。

修理結果

今回はパームレスト側の補修+ヒンジテンション調整を行い、無事に納品となりました。

本機のように内部フレームが一切無く、外骨格のような筐体では捻り等の変形強度が低いため、運用には注意が必要ですね。
