故障症状

今回は、Dellノートのお持ち込みです。

以前からACアダプターの接触が悪く、角度や位置で充電されないことがあった、とのこと。

問診の時点で、DCジャックの感触が非常に軽くスカスカ、よく見るとあるはずの端子が・・。

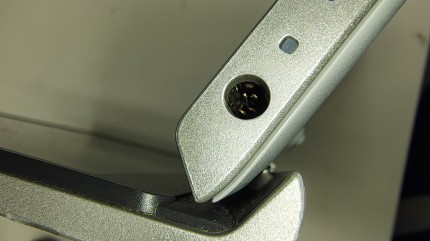

まず、DCジャック周りから診断してみましょう。

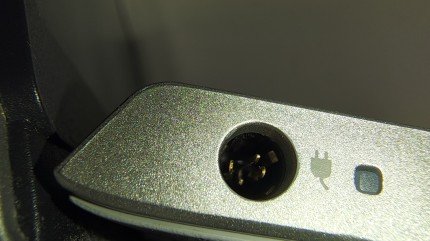

中央の+端子がなんか変です。

さらに拡大、折れてますね、端子も変形しているみたいです。

この機種はDCジャックがケーブル方式のため、診断機材に交換して検証できました。

診断結果

検証用のDCジャックケーブルで無事通電、バッテリーへの充電も確認できました。

幸い、本体動作には異常はありませんでしたので、DCジャックケーブルの交換で問題なく改善出来そうです。

修理期間

1-2週間程度(海外からの部品取寄せ期間を含む)

修理内訳

DCジャックケーブル交換修理

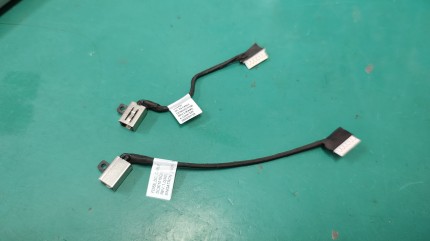

下側が新しいケーブルです、動作テストを挟んでから交換します。

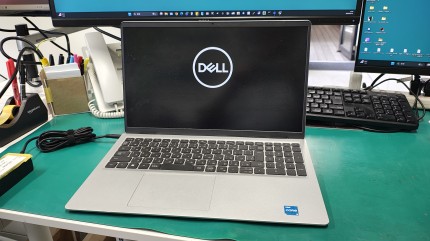

動作チェックを行い、作業完了です。

修理結果

DCジャックがケーブルの機種だったので、ケーブル交換のみで無事に修理できました。

基板に直にハンダ付けの場合と比べ交換も容易ですが、耐久性が低いような気もします。

どちらも一長一短ですね・・。

DCジャック等の電源系は、どうしても経年や使用頻度で劣化します。

充電されたりされなかったりする、角度で途切れる等が劣化のサインです。

充電されない時も PC-Fixsへ、まずはお電話やメールでお問い合わせください。
