故障症状

皆様こんにちは。PC-Fixs ハセガワです。
今回は、落下で充電口をぶつけてしまい、充電が出来なくなってしまったという、
富士通U9310/DX(FMVU2803NP)の修理事例をご紹介いたします。

早速分解して、状態を確認してみましょう。

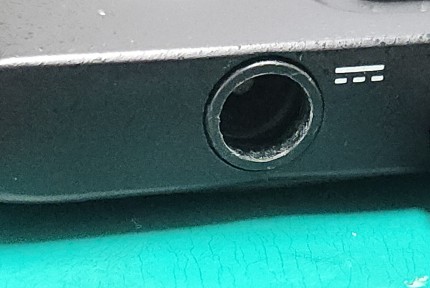

パソコン横の充電口。よく見ると、真ん中のピンが少し奥側にずれていますね。

診断結果

確認してみると、どうやら内部の電源ジャックそのものは正常な様子。
しっかりと挿し込みができますし、故障している様子も無いようです。

ただし、よく見ると電源ジャックを固定する筐体側に破損が有り、全くジャックを固定できない状態でした。
通常は筐体側の凸部と電源ジャック側の凸部がうまく重なって固定されているはずですが、
これでは充電器を挿した際、奥側にズレてうまく挿し込むことができません。

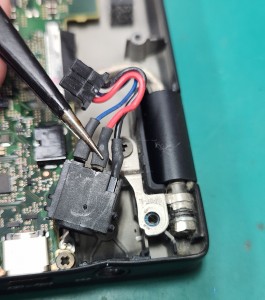

内部の電源ジャック(DCジャック)。これは正常でした。

修理期間

3日

修理内訳

内部の筐体の凸部を再成型、硬化させ、電源ジャックが固定されるように成型しました。
成型材を塗布、成型していきますが、電源ジャックと干渉しすぎず、
広すぎない微妙な間隔が必要なため、慎重に作業をします。

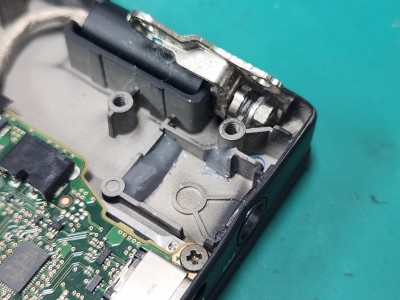

成型中の筐体接写。奥側と、ねじ柱の周りについているテカテカした液体っぽいものが成型材です。

修理結果

無事、電源ジャックを元に戻して充電が出来るようになりました！
固定の具合も上々です。
筐体交換という手もあったのですが、この機種は筐体だけの流通がほとんどなかった点や、
スピード、金額という面から、今回は成型修理で対応いたしました。

充電が出来ない原因は様々ですので、まずは一度PC-Fixsまでご相談ください。
何卒、よろしくお願いいたします。
