故障症状

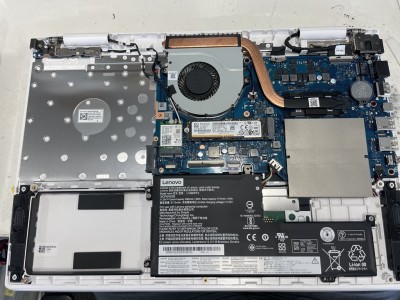

NEC / PC-N156CEAWというパソコンの電源が入らないとのことでPC Fixsに修理のご相談を頂きました。

診断結果

基盤にはショート反応があり、20Vが出ておりませんでしたので、マザーボード故障となります。

今回は、マザーボード交換ではなく、基板自体の修正を試みます。

修理内訳

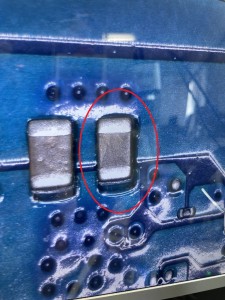

確認した所、チップコンデンサにクラックが入っていることが確認されたため、

チップコンデンサを外したところ、ショート反応が治まりました。

しかし、まだ基板上には20vの電圧が出ておりませんでしたので、さらに調査した所、

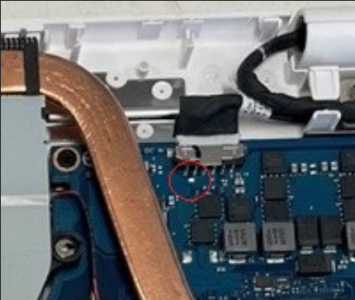

電源コネクタ付近のヒューズが断線していることが分かりました。

ヒューズ交換後は20Vの電気が流れ始め、無事電源が入るようになりました。

しかし、直ったという喜びもつかの間、バッテリーが一向に充電されません……。

いろいろ壊れすぎている。。。

これはもう自分の手には負えないかもしれないと諦めかけましたが、ここまで直した手前、引き下がれません。

別日にあらためて充電しない症状について修理を試みることにしました。

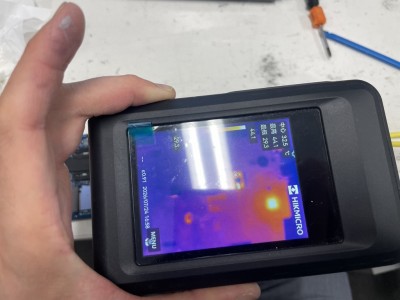

そして、バッテリを接続し、充電状態で基板上の温度をサーマルカメラで測ったところ、

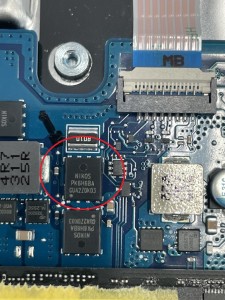

基板上のICが自分が犯人だと言わんばかりに発熱しているので、交換してみることにしました。

犯人（PK6H6BA）を交換後、無事正常に充電することが確認できました。

修理期間

1週間

修理結果

マザーボード修理後、数日動作テストを行い、問題ないことが確認できました。

同じような症状でお困りの方はお気軽にご相談ください。
