故障症状

今回は、ASUSノートパソコンのお持ち込みです。

ご自身でキーボード交換作業をした直後から電源が入らなくなった、とのこと。

キーボード交換の際は殆どのパーツを取外すため、組み戻し時にケーブルの接続忘れや破損が起きやすいと言えます、まずは診断してみましょう。

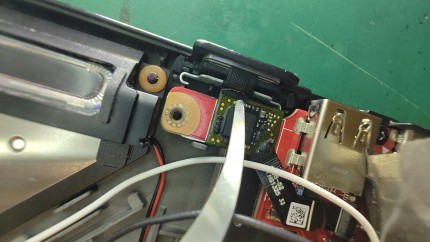

こちらが電源スイッチ兼指紋認証ユニットです、ピンセットの先に注目。

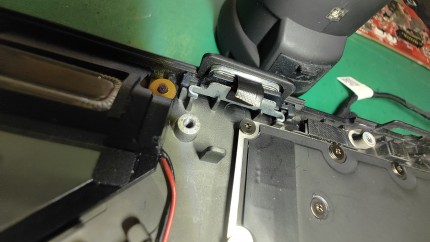

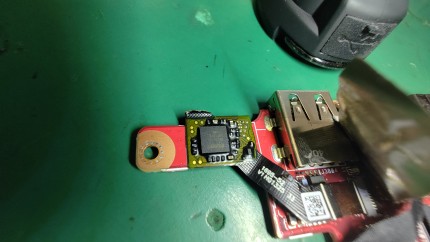

上が基板を外した状態、下がスイッチですが、完全に断線しています。

診断結果

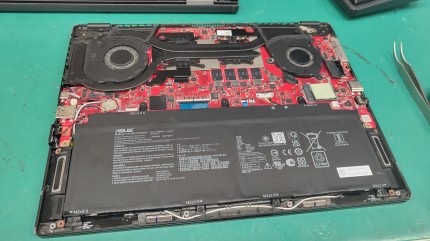

裏蓋を開けた瞬間に原因が判明しました。

電源スイッチの接続ケーブルが完全に断線しています。

恐らく、基板の取り外しの際にスイッチに気付かず作業を行ったことが原因と思われます。

部品自体も小さく、見落としがちな部分ですね。

このスイッチは指紋認証用センサーと一体となり補修が困難なため、電源スイッチ機能のみを修復するご提案となりました。

修理期間

2週間程度

修理内訳

スイッチユニットの電源ON/OFF用配線から直接バイパスし、基板に新たに接続端子を増設する修理を行いました。

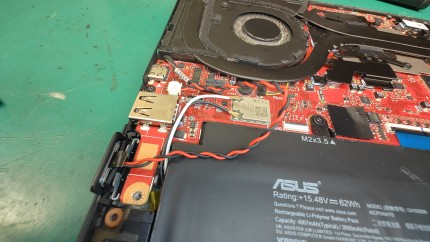

スイッチユニットから伸びる赤黒のケーブルが、新しい接続線です。

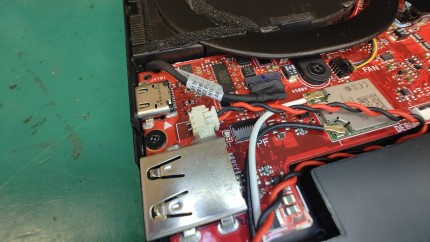

画像中央の乳白色の端子が、基板の電源入力回路部分に増設した接続端子です。

部品を組戻して完成です、ぱっと見ても増設部分はわからないですね。

修理結果

スイッチの補修作業が無事に終わり、納品となりました。

今回は電源スイッチ機能回復のため、指紋認証機能をオミットし基板にバイパスする変則的な修理対応を行っています。

完全な修理とはなりませんでしたが、パソコンとして使用可能な状態に修復ができました。

上記のような対応がいつでも可能というわけではありませんが、柔軟な修理のご提案や対応を心がけております。
